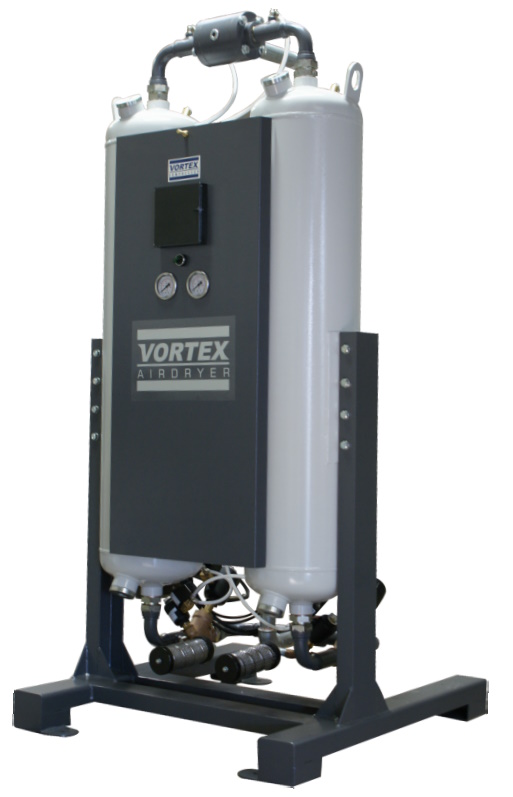

Адсорбционный осушитель Vortex ADP 5000

Описание

• Осушитель состоит из двух регенерационных резервуаров.

• Удаляет воду и наледь даже при низких температурах окружающей среды. Подходит для длительной эксплуатации.

• Поставляется со стальной рамой и напольной консолью.

• Поставляется полностью в собранном виде, с трубной и кабельной обвязкой, полностью загруженным адсорбентом из окиси алюминия.

ПРЕДВАРИТЕЛЬНАЯ ФИЛЬТРАЦИЯ

Содержащий влагу сжатый воздух проходит через фильтр предварительной очистки, где влага осаждается за счет конденсации. Конденсат удаляется через сливной клапан ADV1. При прохождении масляного фильтра масляные пары полностью удаляются, небольшое количество водяного конденсата удаляется через клапан ADV2. Затем сжатый воздух через 3-канальный клапан подается на один из адсорбционных резервуаров.

ОСУШКА

Адсорбционные резервуары заполнены окисью алюминия, используемой в качестве адсорбента. При прохождении воздуха через адсорбционный резервуар, заполненный «сухим» адсорбентом воздух осушается до нужной точки росы, проходит через контрольный клапан и фильтр последующей очистки. На данном фильтре удаляются мелкие частицы адсорбента. После чего сухой сжатый воздух подается на выходной клапан осушителя.

РЕГЕНЕРАЦИЯ

Регенерация проходит в два этапа: понижение давления и подача сухого воздуха. Молекулы воды выделяются из адсорбента на его поверхность. Сухой воздух проходит через регенерационное сопло и влага, накопленная адсорбентом, удаляется частью осушенного воздуха. После регенерации адсорбента он переводится в режим готовности к следующему циклу осушки.
